Cấu trúc thẻ SD

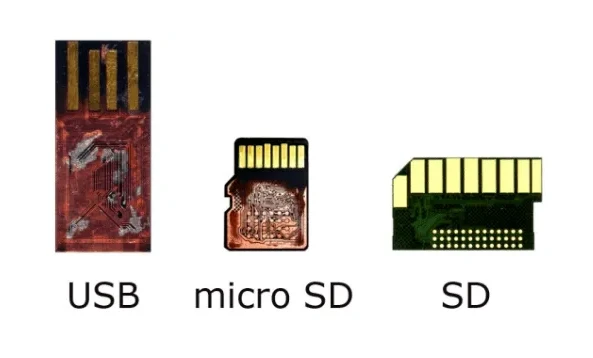

Giao diện thẻ SD, ngoài việc giữ lại 7 chân của thẻ MMC, còn bổ sung thêm 2 chân ở 2 bên làm đường truyền dữ liệu.

Trong thông số kỹ thuật của thẻ SD 3. {1}}, dung lượng tối đa lý thuyết của thẻ SD lên đến 2TB và tốc độ đọc / ghi tối đa theo lý thuyết là 104MB / s (trong thông số kỹ thuật 4.10 mới nhất, tốc độ đọc / ghi tối đa lý thuyết tốc độ đã được tăng lên 312MB / S).

Thẻ SD chủ yếu được chia thành bốn phần: chân bên ngoài, thanh ghi bên trong, bộ điều khiển giao diện và phương tiện lưu trữ nội bộ.

(1) Các chân và chức năng chính được mô tả như sau:

CLK: Tín hiệu đồng hồ, bộ điều khiển hoặc thẻ SD truyền một bit lệnh hoặc bit dữ liệu trong mỗi chu kỳ đồng hồ. Ở chế độ tốc độ mặc định của bus SD, tần số có thể được thay đổi trong khoảng {{0}} ~ 25MHz và không thể ảnh hưởng đến trình quản lý bus của thẻ SD. Tự do tạo ra bất kỳ giới hạn nào là 0 ~ 25MHz và ở chế độ tốc độ UHS-I, tần số xung nhịp có thể lên đến 208M.

CMD: Chân ghép kênh lệnh và phản hồi, lệnh được bộ điều khiển gửi đến thẻ SD, có thể từ bộ điều khiển đến một thẻ SD duy nhất hoặc đến tất cả các thẻ trên bus SD; câu trả lời là lệnh được thẻ nhớ gửi đến bộ điều khiển Câu trả lời, câu trả lời có thể đến từ một thẻ duy nhất hoặc tất cả các thẻ.

DAT 0 ~ 3: Đường dữ liệu, dữ liệu có thể được truyền từ thẻ đến bộ điều khiển hoặc từ bộ điều khiển đến thẻ.

(2) Các thanh ghi và chức năng được mô tả như sau:

Thanh ghi OCR (Thanh ghi Điều kiện Hoạt động): Thanh ghi điều kiện hoạt động bit 32- chủ yếu lưu trữ dải điện áp VDD và dải điện áp hoạt động của thẻ SD là 2 ~ 3,6V.

Thanh ghi CID (Card IlDentification Register): thanh ghi mã nhận dạng thẻ, dài 16 byte, lưu trữ số nhận dạng duy nhất của thẻ SD, không thể sửa đổi sau khi nhà sản xuất thẻ lập trình.

Thanh ghi CSD (Card-Specific Data Register): Thanh ghi dữ liệu đặc tính của thẻ chứa thông tin cấu hình cần thiết khi truy cập dữ liệu thẻ.

Thanh ghi SCR (SD Card Configuration Register): Thanh ghi cấu hình thẻ SD (SCR), cung cấp một số tính năng đặc biệt của thẻ SD trong thẻ này, độ dài là 64 bit, nội dung của thanh ghi này do nhà sản xuất đặt trong nhà máy.

Thanh ghi RCA (Relatve Card Address): Thanh ghi địa chỉ tương đối của thẻ là thanh ghi địa chỉ có thể ghi bit 16-, bộ điều khiển có thể chọn thẻ SD với địa chỉ tương ứng thông qua địa chỉ.

Thanh ghi DSR (Driver Stage Register): Thanh ghi giai đoạn lái xe là một thanh ghi tùy chọn được sử dụng để cấu hình đầu ra trình điều khiển của ô tô.

(3) Bộ điều khiển giao diện

Nó chủ yếu được sử dụng để kiểm soát và quản lý lõi lưu trữ nội bộ, kiểm soát và thiết lập nó bằng cách nhận các lệnh do người dùng gửi đến nó và phản hồi theo lệnh, sau đó thực hiện các hoạt động như đọc và ghi dữ liệu theo phản hồi.

(4) Phương tiện lưu trữ nội bộ

Khối flash để lưu trữ bộ nhớ dữ liệu.
